变频器配套交流输出电抗器(GEE－OACL)

产品名称：变频器配套交流输出电抗器(GEE－OACL) 产品编号：93452-709 产品型号：GEE－OACL 市场价格：0元/台 批发价格：0元/台 更新时间：2012.11.20 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

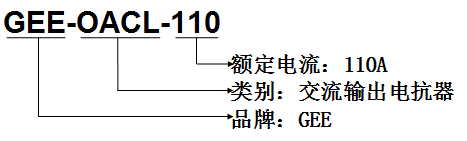

说明：     此产品采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。通常安装在变频器直流调速器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。用在变频器直流调速器的输出端，限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波的电压上升率。提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。 使用环境条件： 1.海拔高度不超过2000米。 2.运行环境温度-25℃～+45℃，相对湿度不超过90%。 3.周围无有害气体，无易燃易爆物品。 4.周围环境有良好的通风条件，如装在柜内，应加装通风设备。 性能参数： 1.适用于任何品牌变频器 2.压降：分5V和9V两种 3.额定绝缘水平5KV/min. 4.电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。 5.电抗器噪声不大于45dB. 6.电抗器能在工频加谐波电流不大于1.35倍额定电流下期运行。 7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95. 8.三相电抗器的任意两相电抗值之差不大于±3%。 性能指标及技术参数 额定工作电压：380V/50Hz或660V/50Hz。 额定工作电流：3A至2000A/40℃。 抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)。 绝缘电阻：1000VDC绝缘阻值≥100MΩ。 电抗器噪音：小于65dB(与电抗器水平距离点1米测试)。 等级防护：IPOO。 绝缘等级：F级以上。 产品执行标准： IEC289:1987电抗器。 GB10229-88电抗器(eqv IEC289:1987)。 JB9644-1999 半导体电气传动用电抗器。 产品识别码 产品外观图 产品尺寸表
