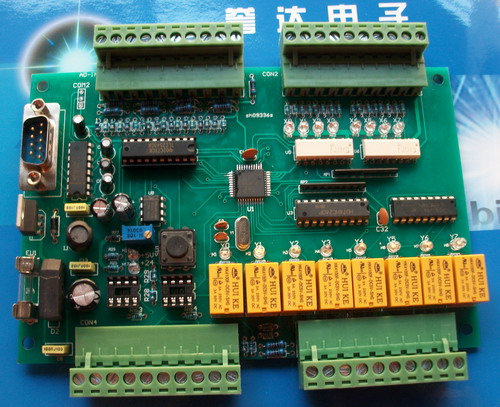

国产单板式PLC控制器YD1n-16MR-11AD-2DA-DC24

产品名称：国产单板式PLC控制器YD1n-16MR-11AD-2DA-DC24 产品编号：155612-273 产品型号：YD1n-16MR-11AD-2DA-DC24 市场价格：0元/台 批发价格：0元/台 更新时间：2010.11.02 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

1、与三菱编程软件兼容，GX Developer7.8或8.52版本；程序最大900步； 2、D寄存器最大为D0—D239，D128-D239为掉电保存；M为M128—M255；100ms定时器范围：T0-T23；10ms定时器范围：T24-T31；16位计数器：C0-C23；32位计数器C200-207,其中高速计数C206（对应X0）,C207(对应X1)步进点：S0-S127（S0初始点）；输入输出：X0-X7；Y0-Y7； 3、基本指令：8路开关量输入8路开关量输出11路输拟量输入2路模拟量输出 助记符 功能 LD 运算开始常开接点 LDI 运算开始常闭接点 LDP 上升沿检出运算开始 LDF 下降沿检出运算开始 AND 串联常开接点 ANI 串联常闭接点 ANDP 上升沿检出串联连接 ANDF 下降沿检出串联连接 OR 并联常开触点 ORI 并联常闭触点 ORP 上升沿检出并联连接 ORF 下降沿检出并联连接 ANB 回路块之间串联连接 ORB 回路块之间并联连接 OUT 线圈输出驱动 SET 线圈动作保持 RST 解除线圈动作保持 PLS 线圈上升沿输出 MC 公共串连接点用线圈指令 MCR 公共接点解除指令 MPS 运算存储 MRD 存储读出 MPP 存储读出与复位 INV 运算结果取反 END 程序结束 STL 步进梯形图开始 RET 步进梯形图结束         16位指令 32位指令 功能 助记符 助记符 LD= LDD= 例：LD= D0 D2；当D0等于D2时该接点接通 LD> LDD> 例：LD> D0 D2；当D0大于D2时该接点接通 LD< LDD< 例：LD< D0 D2；当D0小于D2时该接点接通 LD<> LDD<> 例：LD >D0 D2；当D0不等于D2时该接点 LD<= LDD<= 例：LD LD>= LDD>= 例：LD> =D0 D2；当D0大于等于D2时该接点接通 AND= ANDD=   AND> ANDD>   AND< ANDD<   AND<> ANDD<>   AND<= ANDD<=   AND>= ANDD>=   OR= ORD=   OR> ORD>   OR< ORD<   OR<> ORD<>   OR<= ORD<=   OR>= ORD>=         ADD DADD 二进制加法 SUB DSUB 二进制减法 MUL DMUL 二进制乘法 DIV DDIV 二进制除法 WAND DAND 寄存器相与 WOR DOR 寄存器相或 WXOR DXOR 寄存器相异或 INC DINC 递加 DEC DDEC 递减 MOV   数据传送 MEAN   取平均值 CJ  P   程序跳转 ZRST   复位多个软元件(M、Y、T、C、D、S) BMOV   传送D连续地址到另一个连续地址D
