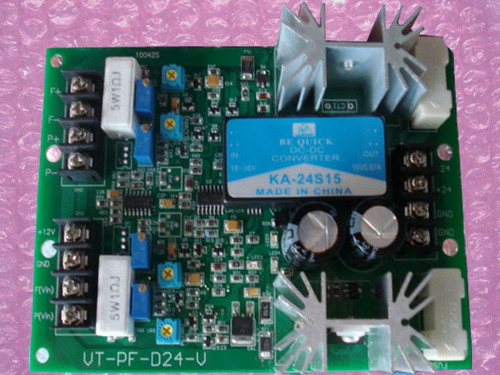

VT-PF-D24-V压力流量比例放大板器

产品名称：VT-PF-D24-V压力流量比例放大板器 产品编号：9911-526 产品型号：VT-PF-D24-V 市场价格：0元/件 批发价格：0元/件 更新时间：2010.10.28 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

压力流量比例放大板     直流供电：24VDC，驱动压力阀10欧1000MA电流，流量阀40欧800MA。 压力/流量(10/40Ω)比例阀放大板(直流供电)     产品型号：VT-PF-D24-V                 供电电源：DC（直流）24V 输出最大功率：24/48W                  负载阻抗：10/40欧         最大输出电流：1A                      响应速度：0.1-5s 控制信号输入：0~10VDC                 FUSE：2.0A/250V 环境温度：0~65℃                      温度漂移（最大）：0.3mA/C 型号说明:     P=压力     F=流量     D24=直流24V     适用于控制所有无电位置反馈的直动式和先导式,溢流式比例压力流量阀,(EFBG-**-*-125).根据样本目前驱动两个电磁铁,具有斜坡发生器,分别进行上升和下降时间单独调节,也可对电流上限/下限设定.电源错极保护功能,全采用SMD贴片工艺制做,体积小抗干扰性强. 端子功能:                           可调电位器功能: +24  ─压力输入电源DC24V                  1.P(MAX) ─压力最大值调整                                           2.P(MIN) ─压力最小值调整 GND─输入电源公共点                       3.P(UP)  ─压力斜坡上升时间 P+   ─电磁铁线圈1                        4.P(DOWN)─压力斜坡下降时间 P-   ─电磁铁线圈2                        5.F(UP)  ─流量斜坡上升时间 F+   ─电磁铁线圈1                        6.F(DOWN)─流量斜坡下降时间 F-   ─电磁铁线圈2                        7.F(MAX) ─流量最大值调整                                           8.F(MIN) ─流量最小值调整 +12V   ─可变电阻用辅助电源 GND    ─公共点 P(vin) ─压力输入信号点 F(vin) ─流量输入信号点
