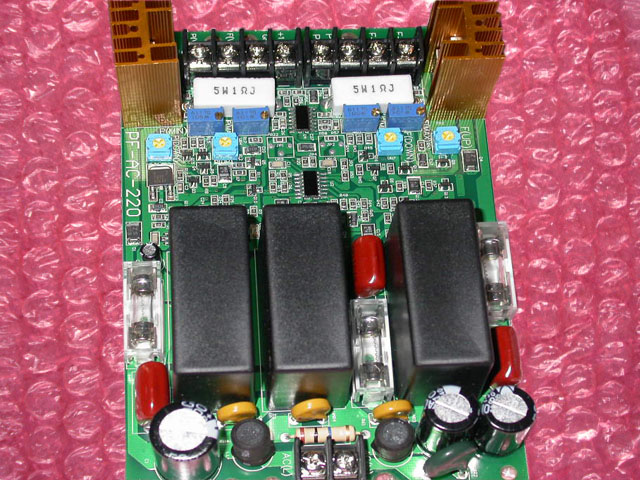

PF-AC-220压力流量比例阀放大板器(交流AC220V供电)

产品名称：PF-AC-220压力流量比例阀放大板器(交流AC220V供电) 产品编号：982-505 产品型号：PF-AC-220 市场价格：0元/件 批发价格：0元/件 更新时间：2010.10.28 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

压力流量比例阀放大板（交流AC220V供电）      压力流量10/40Ω比例放大器(交流220V供电)     产品型号：PF-AC-220                    供电电源：AC（交流）220V 输出最大功率：24/48W                   负载阻抗：10/40欧          最大输出电流：1.5A                     响应速度：0.1-5s 控制信号输入：0~10VDC                  FUSE：2.0A/250V 环境温度：0~65℃                       温度漂移（最大）：0.3mA/℃ 型号说明:   P=压力     F=流量     AC=交流     220=220V       适用于控制所有无电位置反馈的直动式和先导式,溢流式比例压力流量阀,(EFBG-**-*-125)完全代替台湾朝田(康百世)JY4010/JY4020,台湾机立HNC1085/4075,日本油研AME-D-10-200-20/AME-T-S放大器.根据样本目前驱动两个电磁铁,具有斜坡发生器,分别进行上升和下降时间单独调节,也可对电流上限/下限设定.全采用SMD贴片工艺制做,体积小抗干扰性强. 端子功能:                              可调电位器功能: ACL  ─输入电源AC220V                1.P(MAX) ─压力最大值调整 ACN  ─输入电源AC0V                  2.P(MIN) ─压力最小值调整 P+   ─电磁铁线圈1                   3.P(UP)  ─压力斜坡上升时间 P-   ─电磁铁线圈2                   4.P(DOWN)─压力斜坡下降时间 F+   ─电磁铁线圈1                   5.F(UP)  ─流量斜坡上升时间 F-   ─电磁铁线圈2                   6.F(DOWN)─流量斜坡下降时间                                      7.F(MAX) ─流量最大值调整                                      8.F(MIN) ─流量最小值调整 +12V ─可变电阻用辅助电源 GND  ─公共点 P(vin) ─压力输入信号点 F(vin) ─流量输入信号点
