YD39B-16 04挂锁型电源切断转换开关

产品名称：YD39B-16 04挂锁型电源切断转换开关 产品编号：104034-470 产品型号：YD39B-16 04 市场价格：0元/只 批发价格：0元/只 更新时间：2013.05.14 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

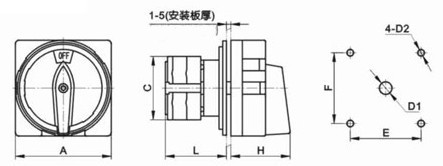

◆产品简介 　　YD39B系列挂锁型电源切断开关,是YD39B系列转换开关的派生产品。主要用作机床中要求能用挂锁锁住的电源切断开关,在断开位置(即“0”或“OFF”位)和接通位置(即“1”或“ON”位)能用挂锁锁住,以防止误操作以及控制非授权人员的操作。 产品符合国家标准GB 14049.3,国际标准IEC 60947-3。 ◆技术参数 型号规格 YD39B-20 YD39B-25 YD39B-32 YD39B-63 YD39B-125 YD39B-160 额定绝缘电压Ue V 440 440 440 440 440 440 额定发热电流Ith A 20 25 32 63 125 160 额定工作电流Le               AC-21A A 20 25 32 63 100 150 AC-22A A 20 25 32 63 100 150 AC-23A A 15 22 30 57 90 135 额定控制功 P             AC-23A KW 7.5 11 15 30 45 75 操作循环数             空载 8500 8500 8500 8500 8500 8500 有载 1500 1500 1500 1500 1500 1500 总数 10000 10000 10000 10000 10000 10000 ◆外形尺寸和安装尺寸 方形面板和矩形面板 型号规格 面板规格 外形尺寸(mm) 安装尺寸(mm) A C L H E F D1 D2 YD39B-20/04-1 M1 □48 43 42 33 36 36 Φ8.5 Φ4.5 YD39B-20/04-2 M2 □64 43 43 42 48 48 Φ8.5 Φ4.5 YD39B-25/04-1 M1 □48 45.2 50 33 36 36 Φ8.5 Φ4.5 YD39B-25/04-2 M2 □64 45.2 51 42 48 48 Φ8.5 Φ4.5 YD39B-32/04-2 M2 □64 58 55 42 48 48 Φ10 Φ4.5 YD39B-32/04-3 M3 □88 58 55 52 68 68 Φ13 Φ6 YD39B-63/04-2 M2 □64 66 72.5 42 48 48 Φ10 Φ4.5 YD39B-63/04-3 M3 □88 58 72.5 52 68 68 Φ13 Φ6 YD39B-125/04-3 M3 □88 84 88 52 68 68 Φ13 Φ6 YD39B-160/04-3 M3 □88 88 100 52 68 68 Φ13 Φ6
