合信西门子EM231高速高精度模拟量输入模块CTS7231-7HB32
产品名称:合信西门子EM231高速高精度模拟量输入模块CTS7231-7HB32

产品编号:154813-724
产品型号:CTS7 231-7HB32
市场价格:0元/台 批发价格:0元/台
更新时间:2013.03.07
出品单位:泉州市伟达自动化设备有限公司
浏览次数:
   产品详细介绍

详细说明:

名称: EM231高速高精度模拟量输入模块
规格参数: 2AI×16BIT,集成10VDC电源输出,采样速度1000HZ,重复性误差小于0.02%
订货号: CTS7 231-7HB32

 详细说明:
订货数据
规格参数
订货号
    TrustPLC CTSC-200 EM231高速高精度模拟量输入模块,2路电压输入, 16BIT,集成两路10V DC输出
CTS7 231-7HB32




性能参数
物理特性
    尺寸(宽×高×深)
71.2×80×62 mm
    功耗
3.5W
电流损耗
    +5V DC消耗电流
40 mA
    L+
35 mA
    L+线圈电压范围
20.4~28.8V DC
    LED灯指示
24V 电源状态,亮表示电源正常,灭表示电源故障
电源部分
    输出电压
10V DC
    额定输出电流
10mA
    输出短路保护
模拟量输入特性
    输入点数
2
    隔离(现场与逻辑电路间)
    输入类型
差分输入
    量程
±10V, ±5V
    最大输入电压
30V
    最大输入电流
25 mA
    极性反接保护
    允许的差分电压
    UCM电压
3V
    输入地与电源地之间的最大差分电压
75V DC
    电流输入
0~20 mA
    测量原理
连续接近
    每通道转换时间
小于1ms
    两通道最大转换时间
小于2ms
    精度
15位+符号位
    共模抑制比
大于85dB,DC - 60Hz
    电压测量误差(极限值)
小于0.1%
    线性误差 (整个量程)
± 0.025 %
    AD转换器分辨率
16位

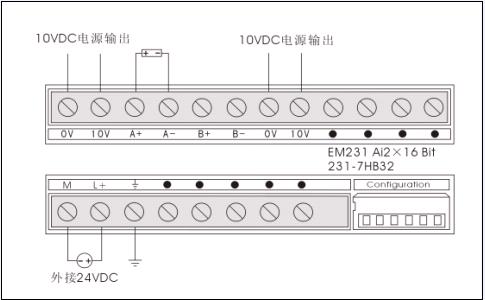

端子连接

●量程选择
下表所示为如何用DIP开关设置EM 231-7HB模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中,ON为接通,OFF为断开。
需要特别注意的是,未使用的DIP开关SW4~SW6,必须设置到OFF的位置。
SW1
SW2
SW3
满量程输入
分辨率
OFF
OFF
ON
± 10 V
312.5uV
ON
OFF
± 5 V
156.25uV



●滤波特性选择表
下表所示为如何用DIP开关设置EM 231-7HB模块的滤波功能,模块出厂默认SW6为OFF
开关
设置特性
阶跃相应时间
SW6
OFF:加滤波
OFF:2 mS
ON:不加滤波
ON:1 mS



●输入数据格式
