电流电压表PZ568P-DX1单相功率表

产品名称：电流电压表PZ568P-DX1单相功率表 产品编号：115213-675 产品型号：PZ568P-DX1 市场价格：0元/台 批发价格：0元/台 更新时间：2012.11.18 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

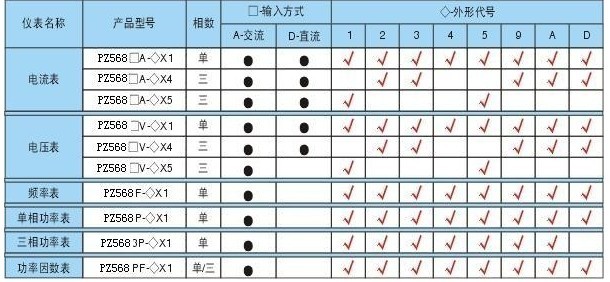

外形尺寸：160x80 120x120 80x80 120x60 96x48 96x96 72x72 48x48 详细描述 概述 X系列数显电测仪表是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量显示常用的电力参数，如频率、单三相电压、单三相电流、三相电压电流组合、单三相有功功率等。 ◆命名意义 ◆外形及开孔尺寸 指针表 型号 外形 代号 面框 尺寸 屏装配合尺寸 开孔 尺寸 最小安装距离 A B 安装 总长 备注 16槽形 1 160*80 150*75 151*76 160 80 125 1*1、1*5 42方形 2 120*120 110*110 112*112 120 120 110 2*1、2*2、2*4、2D4 6方形 3 80*80 75*75 76*76 80 80 85 3*1、3*4 46槽形 4 120*60 115*55 116*56 120 60 125 4*1 5槽形 5 96*48 92*44 92.5*44.5 96 48 110 5*1、5*5、5K1 9方形 9 96*96 92*92 92.5*92.5 96 96 110 9*1、9*2、9*3、9*4 72方形 A 72*725 66*66 67*67 72 72 110 A*1、A*4 微方形 D 48*48 44.5*44.5 44.5*44.5 50 50 110 D*1、D*4 规格型号一览表 技术参数 性能 指标 精度等级 0.5级 、  0.2级 显示 整四位（9999）、整五位（99999） 输入 标称输入 电流：1A、5A；电压：100V、220V、380V 过量程 持续：1.2倍。瞬时：U2倍/1S，I10倍/5S 频率 50Hz土10% 电源 辅助电源 AC220V和AC、DC85~270V（特殊可定做） 功耗 ＜4VA 隔离耐压 电源与输入，变送输出，通讯接口为AC2KV 输入，变送输出，通讯接口两间为AC1KV 绝缘电阻 ≥100MΩ 平均无故障碍工作时间 ≥50000h 工作条件 环境温度：-10~55℃，相对温度≤93%，无腐蚀气体场所 海拔高度 ≤2500m 接线示意图
