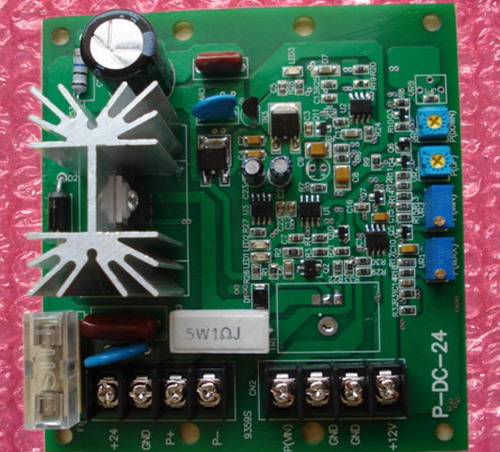

P-DC-24压力比例阀放大板器(DC24V供电)

产品名称：P-DC-24压力比例阀放大板器(DC24V供电) 产品编号：91011-844 产品型号：P-DC-24 市场价格：0元/件 批发价格：0元/件 更新时间：2010.10.28 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

压力比例阀放大板 （DC24V供电）      产品型号：P-DC-24                    供电电源：DC（直流）24V 输出最大功率：24W                    负载阻抗：10欧         最大输出电流：1A                     响应速度：0.1-5s 控制信号输入：0-10VDC或4-20MA        FUSE：2.0A/250V 环境温度：0-65℃                     温度漂移（最大）：0.3mA/℃ 型号说明:  P=压力      DC=直流     24=24V     适用于控制所有无电位置反馈的直流式和先导式,溢流式比例压力阀(EDG-01/EBG-**),完全代替力士乐(VT-VSPA1-1/VT-VSPA1K-1)根据目前样本只驱动一个电磁铁,具有斜坡发生器,可分别对上升和下降时间进行单独调节.电源错极保护功能,全采用SMD贴片工艺制做,体积小抗干扰性强.   常规配套电液比例阀       先导式溢流阀:EDG-01*-*-P*T*-51，EDG-01*-*-P*T*-50；       电液比例溢流阀:EBG-**-*-*-51       电液比例溢流减压阀:ERBG-**-*-51      10Ω系列电液比例调速阀: EFG-03-**-51，EFG-06-250-51；      10Ω系列电液比例单向调速阀: EFCG-03-**-51，EFCG-06-250-51； 端子功能:                      可调电位器功能: DC+24 ─输入电源DC24V                1.P(MAX) ─最大值调整 DC-   ─输入电源GND                  2.P(MIN) ─最小值调整 P+    ─电磁铁线圈1                  3.P(UP)  ─斜坡上升时间 P-    ─电磁铁线圈2                  4.P(DOWN)─斜坡下降时间 +12V  ─可变电阻用辅助电源 GND   ─公共点 P(vin) ─输入信号点
