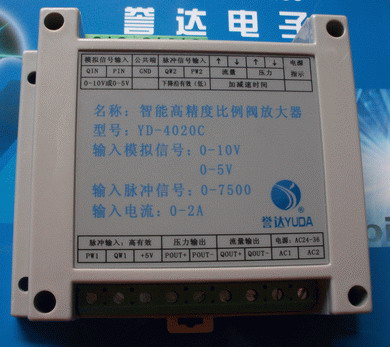

YD-4020C双路脉冲控制比例阀放大器板

产品名称：YD-4020C双路脉冲控制比例阀放大器板 产品编号：125710-419 产品型号：YD-4020C 市场价格：0元/台 批发价格：0元/台 更新时间：2010.09.14 出品单位：泉州市伟达自动化设备有限公司 浏览次数：

产品详细介绍

特点       产品规格：120*100*45MM ● 采用脉宽调制型电路，发热小，功 耗低； ● 智能化设计,免去调试的麻烦,是目前市场上最易用的比例阀放大器； ● 主要元器件采用进口器件，使用寿命长，可靠性高； ● 采用独立电源供电，抗干扰性好。 ● 过载保护,短路保护,有效的保护比例阀； ● 多种输入控制方式,通过拨码开关选择。可用脉冲控制（0-15000）或0-10V控制。如果选择脉冲控制，就可省掉DA转换模块，节省成本； 输 出　电　流 　0 - 2A 工　作　电　压 放大板输入电压： 24VAC-36VAC 线　性　误　差 　2% 输入控制电压 　0 - 5V、0-10V、0-15000个脉冲 功　　　　　耗 　小于 1W 工　作　环　境 　温度：-20℃ ~ +70℃，湿度：85%以下，无腐蚀性气体 振　　　　　动 　10 ~55Hz， 1.5mm 冲　　　　　击 　150m/s2     使用说明: 1、如果是双比例阀，放大板电源应不低于交流24V或直流24V； 2、如果两路都用来控制压力比例阀，或者比例阀阻抗小于10欧姆，建议放大板电源采用交流12V； 3、如果采用脉冲信号控制，请把放大板拔码开关3打在ON位置。三菱PLC可以用PLSY指令Y0、Y1输出脉冲，西门子PLC用PLS指令Q0.0、Q0.1用于输出脉冲； 4、放大板拔码开关2打在OFF位置，加减速时间为零，也就说反映速度最快。打在ON位置，反映速度由放大板右上方的电位器决定； 5、放大板拔码开关1打在OFF位置，放大板单路输出电流限制在1.2A以下，在ON位置时，放大板单路最大输出电流限制在2.5A以下;
